电机规格:
0.2 至 0.4Nm扭矩
0.2 至 0.4Nm扭矩
8000 rpm 转速
紧凑尺寸
稀土磁铁转子2极电机
绝缘等级可达C级

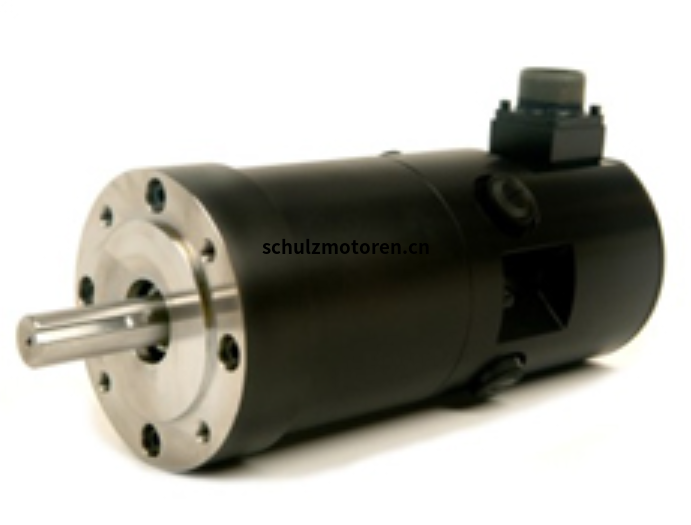

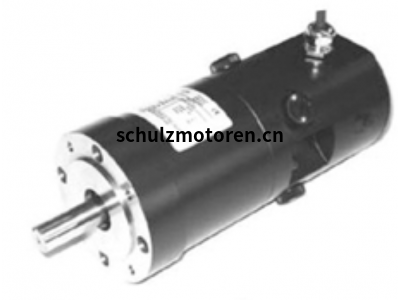

callanC4-161F无键槽飞线压盖直流伺服电机晶圆旋转应用
callanC4-161F 48V直流伺服电机具体参数举例:
标称电源电压 VT (V) 48
转速可达 Nmax (rpm) 6500
连续扭矩 Tc (Nm) 0.19
静止扭矩 Ts (Nm) 1.67
连续功率可达 功率 (W) 70
持续扭矩下电流 Ic (A) 4.1
静止扭矩时电流 IS (A) 46.5
空载电流 INL (A) 0.84
扭矩常数 KT (Nm/A) 0.051
反电动势常数 Ke (V/krpm) 5.35
直流电阻 R (Ω) 1.01
电感 L (mH) 1.36
电子时间常数 τe(msec) 1.3
机械时间常数 τm(msec) 19
转动惯量 JM (kgcm2) 0.49
重量 M (kg) 1.6
静摩擦力 TF (Nm) 0.017
粘性阻尼 F1 (Nm/krpm) 0.003
